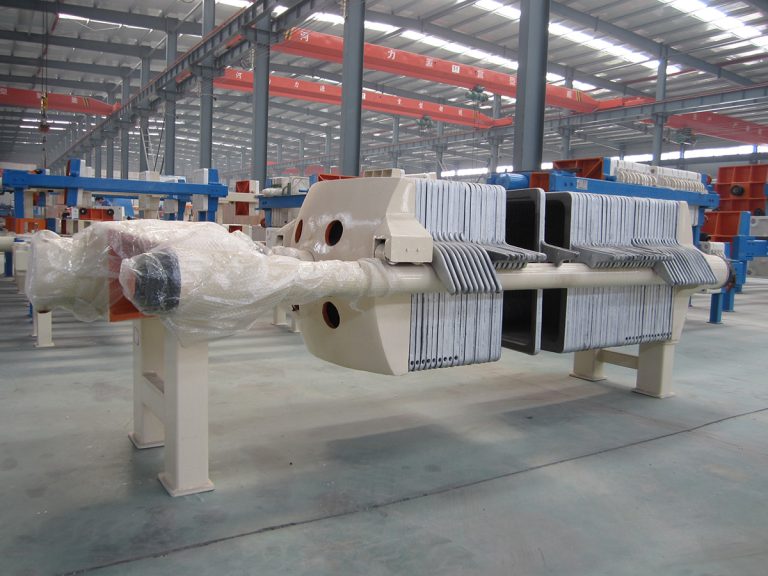

Filtro prensa de hierro fundido

Filtro prensa de hierro fundido Introducción:

El filtro prensa de hierro fundido es un tipo de equipo de filtración sólido-líquido compuesto por placas de empuje, placas de compresión de hierro fundido (compresión manual, compresión mecánica, compresión hidráulica), cuerpos de cilindros de aceite y vigas principales.

Las placas filtrantes de hierro fundido son adecuadas para filtrar diversos materiales de alta temperatura especialmente para temperaturas superiores a 80-100 grados con alta resistencia a la temperatura.

Elementos del filtro prensa de hierro fundido:

Compresión hidráulica: El mecanismo de compresión hidráulica consiste en una estación hidráulica, un cilindro de aceite, un tornillo y una tuerca de bloqueo. Cuando se aplica presión hidráulica, la válvula manual se empuja para proporcionar aceite a alta presión a la estación hidráulica a través de la bomba de engranajes, haciendo que la varilla del pistón y la varilla del tornillo se empujen hacia afuera, y empujando la placa superior media para comprimir el marco de la placa.

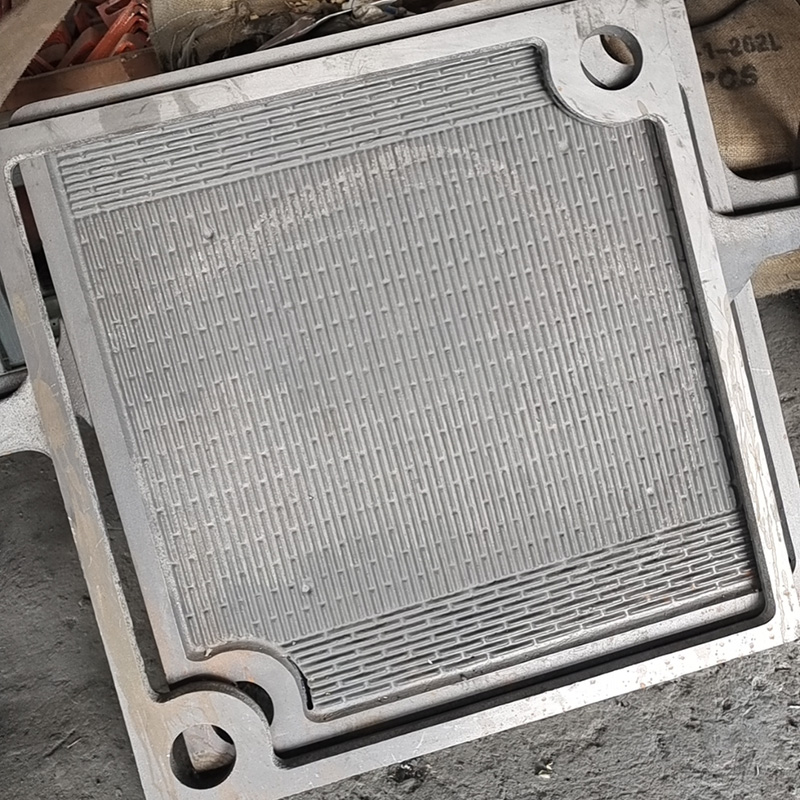

Parte filtrante: compuesta por placas filtrantes de hierro fundido dispuestas sobre la viga principal en un orden determinado, y tela filtrante intercalada entre las placas filtrantes. Las placas filtrantes de hierro fundido y la tela filtrante se disponen alternativamente, formando varias unidades filtrantes independientes.

Parte de tracción: La parte de tracción automática está compuesta por un motor hidráulico, un brazo robótico, un mecanismo de transmisión y un dispositivo de suspensión.

Prensa de filtro de hierro fundido Características:

La característica principal del filtro prensa de hierro fundido es su resistencia a altas temperaturas, que es diferente del filtro prensa ordinario. Su material de la placa de filtro es de fundición de precisión de hierro fundido de alta calidad o hierro dúctil, con buena resistencia a altas temperaturas (hasta 200 ℃), alta resistencia y resistencia a alta presión (presión del filtro</=0.6mpa), y larga vida útil (10 años y más). Por lo tanto, es ampliamente utilizado en la separación sólido-líquido en industrias como la petrolera, química, metalúrgica, petrolera, cerámica, etc.

En la actualidad, existen dos tipos de filtro prensa de hierro fundido según el tipo de placa:

1. 1. Filtro prensa de hierro fundido tipo placa y bastidor: Ocupa una gran superficie y sólo se puede tirar manualmente de las placas, por lo que se requiere la descarga manual. En comparación con los filtros prensa de placas empotradas, este tipo el efecto de filtrado de partículas finas es mejor.
   2. Filtro prensa de hierro fundido de placas empotradas: Con alta eficiencia y buen efecto, el filtro prensa de hierro fundido de placa empotrada es más práctico en comparación con el tipo de placa y marco, y hay dos tipos de métodos de tracción de la placa: manual y automático. El tipo automático tiene un mayor grado de automatización, ahorrando mano de obra y mejorando la eficiencia de producción.

Principio de funcionamiento del filtro prensa de hierro fundido:

Todas las placas de filtro se presionan entre la placa de cabeza móvil y la placa de cola fija, de modo que la placa de filtro adyacente se forma con una cámara de filtración sellada alrededor. Después de que todas las cámaras de filtración se llenan de pulpa, comienza el proceso de filtración a presión, y la pulpa se separa de la pulpa por la bomba de alimentación.las partículas sólidas se quedan en la cámara de filtración debido a la barrera de la tela filtrante, y el filtrado se descarga a través de la tela filtrante a lo largo del canal de drenaje en la placa de filtro,y el filtrado no se descarga, es decir, el proceso de deshidratación se ha completado. En este punto, el material puede detenerse y la placa de cabeza vuelve a su posición original.

Aplicación del filtro prensa de hierro fundido:

Procesamiento de concentrados, minerales industriales, procesamiento metalúrgico, procesamiento químico, industrias alimentaria y farmacéutica, así como procesamiento de residuos y tratamiento de aguas residuales.

Parámetros:

Tamaño de la placa: 320x320mm, 450x450mm, 630x630mm, 800x800mm, 1000x100mm.

Superficie filtrante de 10 a 200 m2.

Presión de la bomba de alimentación: 6 bar.
