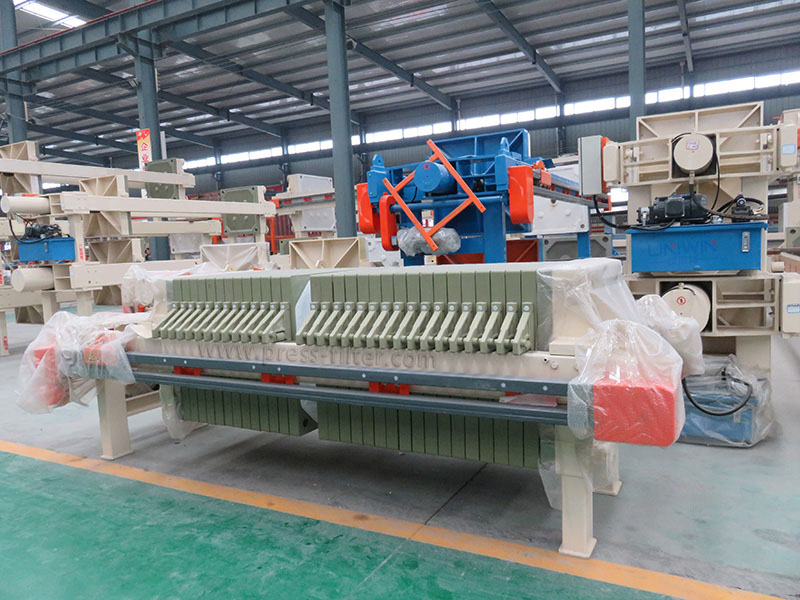

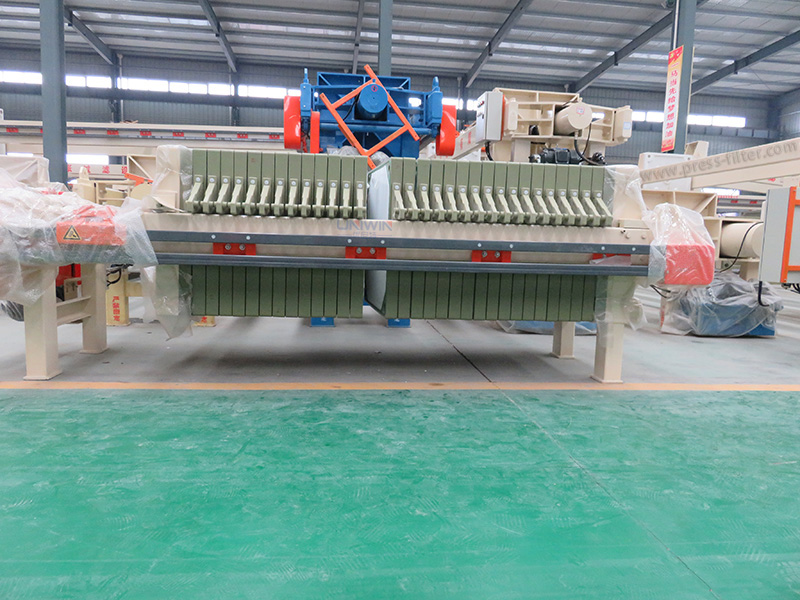

Filtro prensa CGR con juntas Introducción:
El filtro prensa con juntas CGR (Caulked Gasketed Recessed) es un filtro prensa con tela filtrante con juntas. Lo que distingue a un filtro prensa con juntas de uno sin juntas es la presencia de juntas de goma. Estas juntas se colocan alrededor del borde de las placas para garantizar un sellado hermético y evitar cualquier fuga de lodo o filtrado.
Si se equipa con una tela filtrante con juntas, el filtro prensa se adapta a materiales específicos y ofrece mejores resultados de filtración.
¿Qué es una tela con juntas?

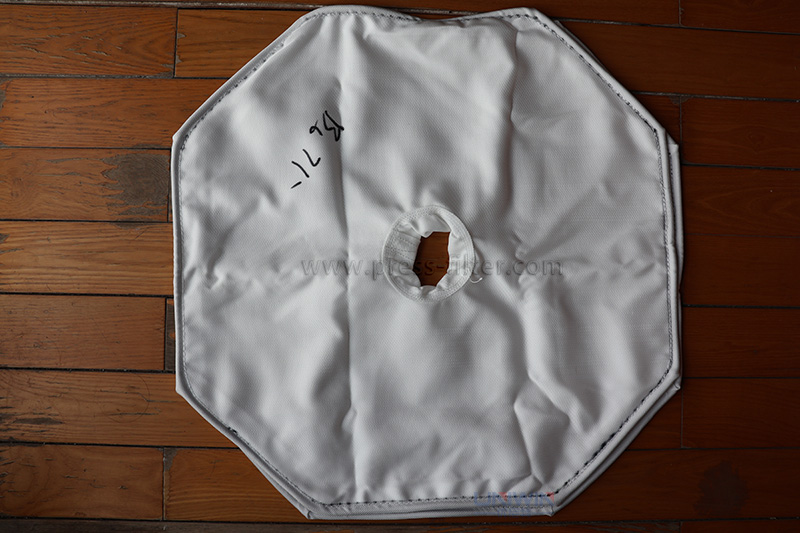

Una tela con junta es un tipo especializado de tela filtrante diseñada con una junta integrada alrededor de sus bordes. Esta junta garantiza un sellado hermético y a prueba de fugas cuando la tela se coloca dentro de un filtro prensa o dispositivo de filtración similar. El objetivo principal de la junta es evitar posibles fugas o desvíos del lodo que se está filtrando, garantizando un proceso de filtración más eficaz y limpio. Las telas de filtro prensa CGR son especialmente útiles cuando se trata de partículas finas o cuando se requiere un alto grado de separación.
Principio de funcionamiento del filtro prensa CGR con juntas
Alimentación de lodos: El proceso comienza bombeando una mezcla de líquido y sólidos en suspensión (lodo) al filtro prensa.
Filtración: Al bombear el lodo a la prensa, el líquido pasa a través de las telas filtrantes y sale por los orificios de drenaje de las placas, dejando atrás las partículas sólidas.
Formación de tortas: Con el tiempo, los sólidos se acumulan y forman una torta entre las placas.
Descarga de la torta: Una vez finalizado el ciclo de filtración, se separan las placas y se retira la torta sólida.
Parámetros de los filtros prensa CGR con juntas
| Modelo | Superficie filtrante (m2) | Tamaño de la placa (mm) | Grosor de la torta (mm) | Volumen de la cámara del filtro (L) | Placa de matrícula (piezas) | Número de bastidores (unidades) | Presión de filtración (Mpa) | Potencia del motor (KW) | Peso (KG) | DimensionesL*A*A(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| BMY4/450-30U | 4 | 500*500 | 30 | 60 | 9 | 10 | ≤0.6 | 2.2 | 860 | 2080*800*900 |
| BMY6/450-30U | 6 | 91 | 14 | 15 | 910 | 2380*800*900 | ||||
| BMY8/450-30U | 8 | 121 | 19 | 20 | 960 | 2680*800*900 | ||||
| BMY10/450-30U | 10 | 151 | 24 | 25 | 1010 | 2980*800*900 | ||||
| BMY12/450-30U | 12 | 182 | 29 | 30 | 1060 | 3280*800*900 | ||||
| BMY15/450-30U | 15 | 225 | 36 | 37 | 1130 | 3700*800*900 | ||||
| BMY16/450-30U | 16 | 243 | 39 | 40 | 1160 | 3880*800*900 | ||||
| BMY15/630-30U | 15 | 700*700 | 226 | 18 | 19 | 1725 | 2840*1000*1100 | |||
| BMY20/630-30U | 20 | 297 | 24 | 25 | 1993 | 3200*1000*1100 | ||||
| BMY30/630-30U | 30 | 452 | 37 | 38 | 2360 | 3980*1000*1100 | ||||
| BMY40/630-30U | 40 | 595 | 49 | 50 | 2788 | 4800*1000*1100 | ||||
| BMY30/890-30U | 30 | 890*890 | 35 | 524 | 23 | 24 | 2580 | 3740*1385*1300 | ||
| BMY40/890-30U | 40 | 677 | 30 | 31 | 2925 | 4220*1385*1300 | ||||
| BMY50/890-30U | 50 | 852 | 38 | 39 | 3318 | 4880*1385*1300 | ||||
| BMY60/890-30U | 60 | 1027 | 46 | 47 | 3712 | 5440*1385*1300 | ||||
| BMY70/890-30U | 70 | 1201 | 54 | 55 | 4106 | 6000*1385*1300 | ||||
| BMY80/890-30U | 80 | 1376 | 62 | 63 | 4561 | 6560*1385*1300 |
Ventajas del filtro prensa de cámara con juntas

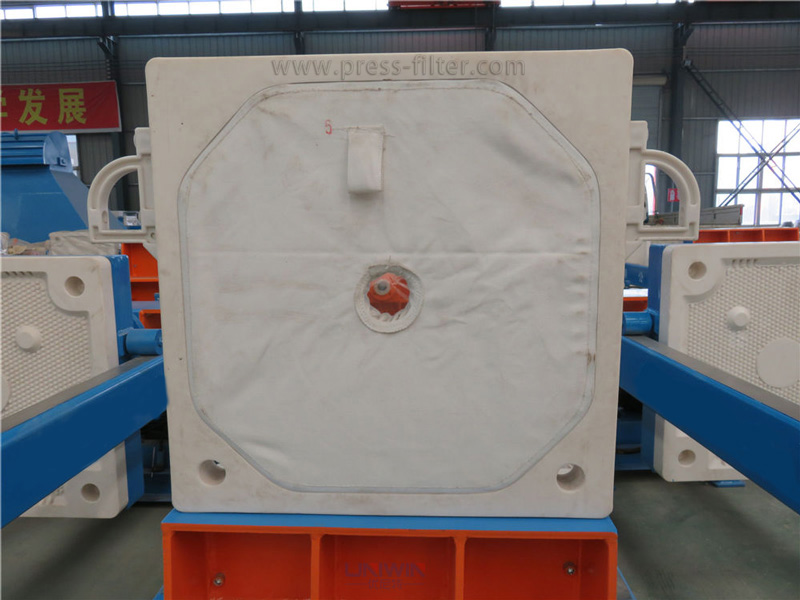

Placas con juntas: La característica principal de un filtro prensa CGR con junta es la junta que rodea el borde de la placa. Esta junta garantiza un funcionamiento a prueba de fugas, lo que resulta especialmente crucial cuando se trabaja con sustancias peligrosas o tóxicas.
Alta eficiencia de filtración: Debido al diseño empotrado de las placas de filtro con juntas, los filtros prensa con juntas pueden retener más torta de filtración, lo que conduce a una mayor eficiencia de filtración.
Versatilidad: Los filtros prensa CGR con juntas pueden manejar una amplia gama de tipos de lodos, lo que los hace adecuados para diversas industrias, como el tratamiento de aguas residuales, la minería y el procesamiento químico.
Instalación de una tela filtrante con junta en un filtro prensa Uniwin
Seguridad: Asegúrese de que el dispositivo está apagado y lleve siempre el equipo de protección individual adecuado.
Preparación: Limpie a fondo las placas del filtro prensa e inspeccione las telas CGR para detectar posibles daños.
Colocación: Coloque la tela plana, alineando su centro con el orificio de alimentación central de la placa.
Fijación: Presione el borde con junta del paño en la ranura de la placa y utilice los mecanismos previstos para fijarlo firmemente.
Recorte: Si sobra tela más allá del borde de la placa, recórtala con cuidado sin dañar la junta.
Reensamblaje: Después de instalar la tela, vuelva a colocar las placas en el filtro prensa.
Pruebas: Realiza un ciclo de prueba para asegurarte de que la tela está bien sellada y no hay fugas.
Mantenimiento: Inspeccione periódicamente el desgaste de los paños de junta y asegúrese de que se limpian según las recomendaciones.
Aplicaciones
Los filtros prensa con juntas se utilizan en diversos sectores, como el tratamiento de aguas residuales, la minería, el procesamiento químico y la producción de alimentos y bebidas. Son especialmente útiles cuando se requiere un sellado hermético para evitar cualquier fuga o cuando el filtrado debe recuperarse sin contaminación.
