¿Qué es un filtro de hojas de presión horizontal?
El filtro de hoja de presión horizontal (HPLF) está diseñado para la automatización PLC y utiliza la interceptación de presión para retener sólidos de impurezas en la pantalla del filtro. Después de la filtración, el filtrado entra en el tubo de salida de líquido y fluye hacia fuera, completando finalmente la separación sólido-líquido.el filtro de hoja de presión horizontal (HPLF) está diseñado para la automatización del PLC y utiliza la interceptación de presión para retener sólidos de impurezas en la pantalla del filtro. Después de la filtración, el filtrado entra en el tubo de salida de líquido y fluye hacia fuera, completando finalmente la separación sólido-líquido.

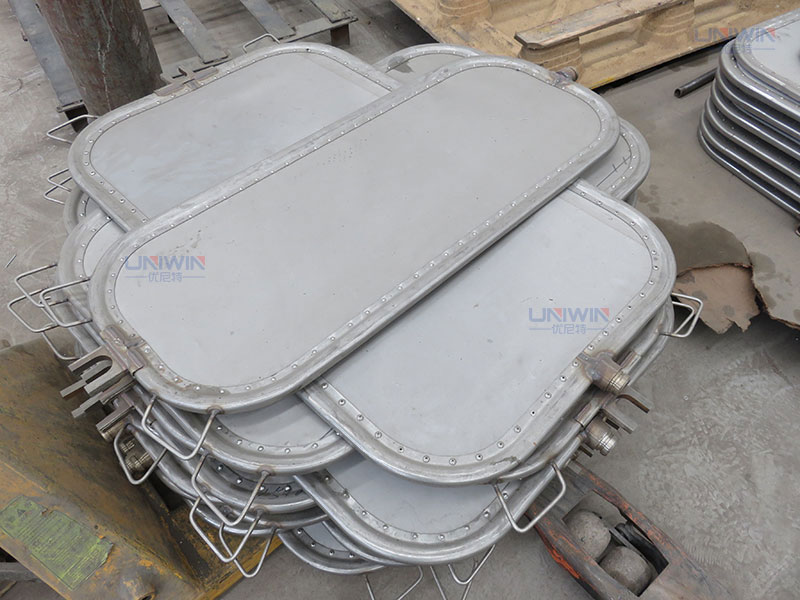

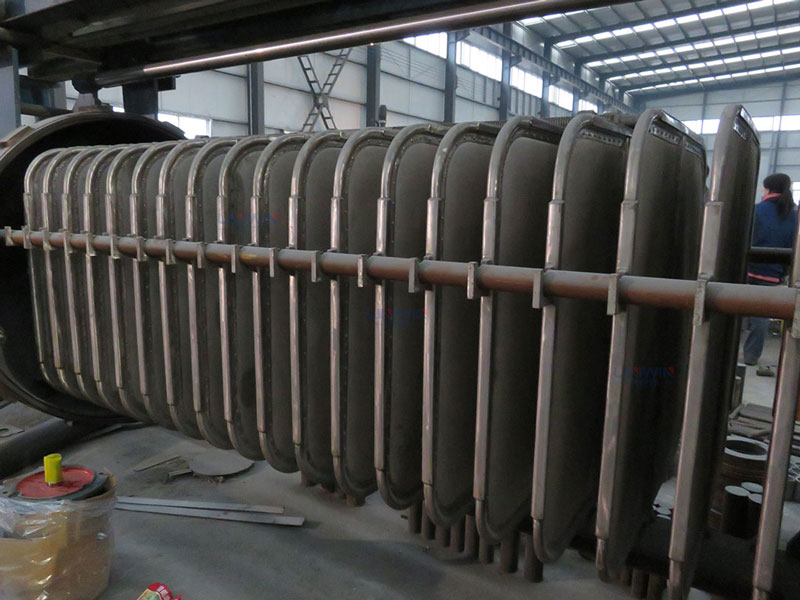

Al igual que el filtro de hojas de presión vertical (VPLF), las hojas están fabricadas con materiales de acero inoxidable SS304 o SS316, que es duradero y tiene un buen efecto anticorrosión y antioxidante. Los tamaños de los recipientes están disponibles hasta 2000 mm de diámetro, proporcionando hasta 100 m2 de área de filtración.
El HPLF es completamente cerrado de filtración y descarga para eliminar la fuga de agua y es sin contaminación del medio ambiente. La eliminación de escoria por vibración reduce la intensidad de la mano de obra, las hojas de filtro de HPLE se extraen automáticamente para facilitar la observación y la eliminación de escoria, el sistema de visualización de presión utilizando el control hidráulico para lograr un funcionamiento automatizado.
¿Cuál es el principio de funcionamiento del filtro horizontal de hojas?
La bomba de alimentación pondrá el líquido a filtrar en el tanque de filtros de hojas horizontales para que se llene. Bajo la presión, las impurezas sólidas en el lodo serán interceptadas por la placa de filtrado, y formarán la torta de filtración en la placa de filtrado. El líquido filtrado entra en el tanque de descarga a través de la malla del filtro para obtener el filtrado claro.

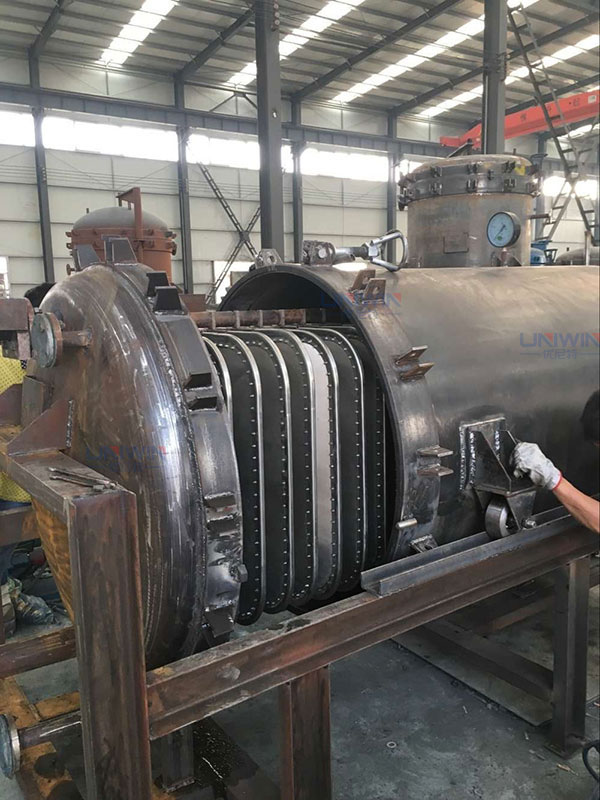

Con el aumento del tiempo de filtración, cada vez más impurezas sólidas quedan atrapadas en el tamiz, aumentando el grosor de la torta de filtración. Como resultado, aumenta la resistencia a la filtración y aumenta la presión en el tanque. Cuando la presión alcanza un cierto valor, es necesario escorificar y, a continuación, dejar de alimentar el filtrado en el tubo, y soplar el aire comprimido en el tanque a través del tubo de desbordamiento, presionar el filtrado en el otro tanque y secar la torta de filtración. Apagar el aire comprimido, vaciar el aire del tanque sin presión, girar el volante, abrir el cabezal, sacar la placa filtrante, poner en marcha el vibrador para hacer vibrar la hoja filtrante y desplazar la torta filtrante sobre la placa filtrante.
Proceso de trabajo del filtro horizontal de hojas a presión:
El proceso de filtración consta de cinco pasos principales: inspección, envasado, circulación, filtración, vaciado y soplado de la torta de filtración. Asegúrese de que todas las válvulas están cerradas durante la inspección. Al llenar el depósito, hay que abrir la válvula de la bomba y la válvula de rebose para que entre el líquido. Al circular, abra la válvula de circulación y cierre la válvula de rebose para iniciar la circulación. Al filtrar, observe que el líquido en el espejo de visión central se vuelve transparente y abra la válvula de líquido transparente para iniciar el filtrado.
En el proceso de vaciado y soplado de la torta de filtración, primero se filtra durante un tiempo y luego se realiza la descarga de la escoria. Al descargar la escoria, es necesario que no haya presión en el tanque y, a continuación, poner en marcha el mecanismo hidráulico, abrir el cabezal, sacar la rejilla del filtro y descargar la escoria.
Filtro de hojas horizontal
| Modelo | Superficie filtrante m2 | Diámetro del cilindro (mm) | Presión de trabajo Mpa | Temperatura de trabajo ℃ | Grasa | Resina | Bebida |
|---|---|---|---|---|---|---|---|
| XY-W-5 | 5 | Ø900 Ø1200 Ø1400 Ø1500 Ø1600 Ø1700 Ø1800 Ø2000 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
| XY-W-10 | 10 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-15 | 15 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-20 | 20 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-25 | 25 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-30 | 30 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-35 | 35 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-40 | 40 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-45 | 45 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-50 | 50 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-60 | 60 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-70 | 70 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-80 | 80 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-90 | 90 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-100 | 100 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-120 | 120 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-140 | 140 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-160 | 160 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-180 | 180 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-200 | 200 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
Aplicación del filtro de hojas de presión horizontal
- Torta de filtración seca, torta de filtración semiseca y recuperación del filtrado clarificado
- Materiales químicos como azufre, aluminio azufrado, compuestos de aluminio, plásticos, productos intermedios para tintes, líquidos blanqueadores, aditivos para aceites lubricantes, polietileno, espuma alcalina, etc.
- La industria alimentaria se puede utilizar para el zumo de azúcar, aceite, desparafinado, decoloración, desengrasado, etc.
¿cuál es la diferencia entre los filtros de hojas de presión vertical y los filtros de hojas de presión horizontal?
La principal diferencia entre los filtros de hojas de presión vertical (VPLF) y los filtros de hojas de presión horizontal (HPLF) es su orientación y las características de diseño relacionadas. A continuación se indican las principales diferencias entre ambos:
Diferentes ámbitos de aplicación: Los filtros de hojas horizontales son adecuados para aquellos materiales de alta viscosidad y se utiliza cuando el residuo del filtro no es fácil de agitar y descargar, mientras que los filtros de hojas verticales no son adecuados para aquellos materiales de alta viscosidad.

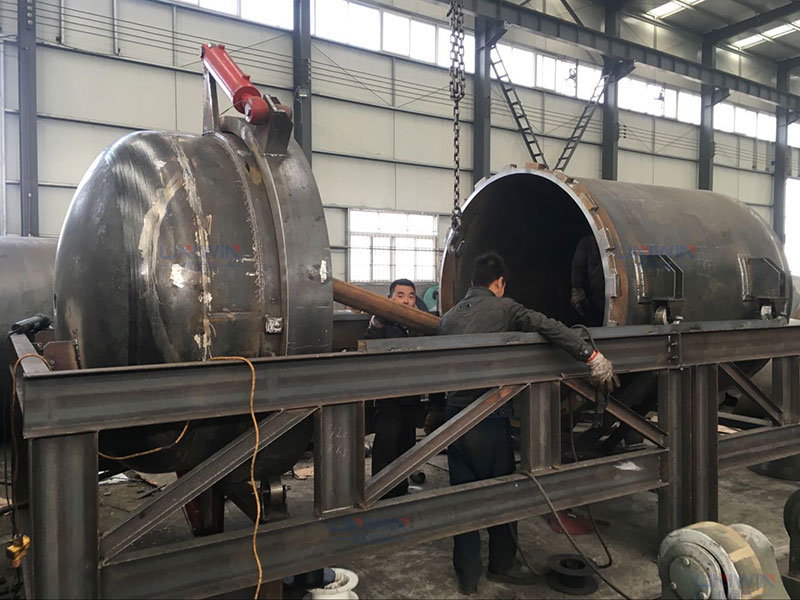

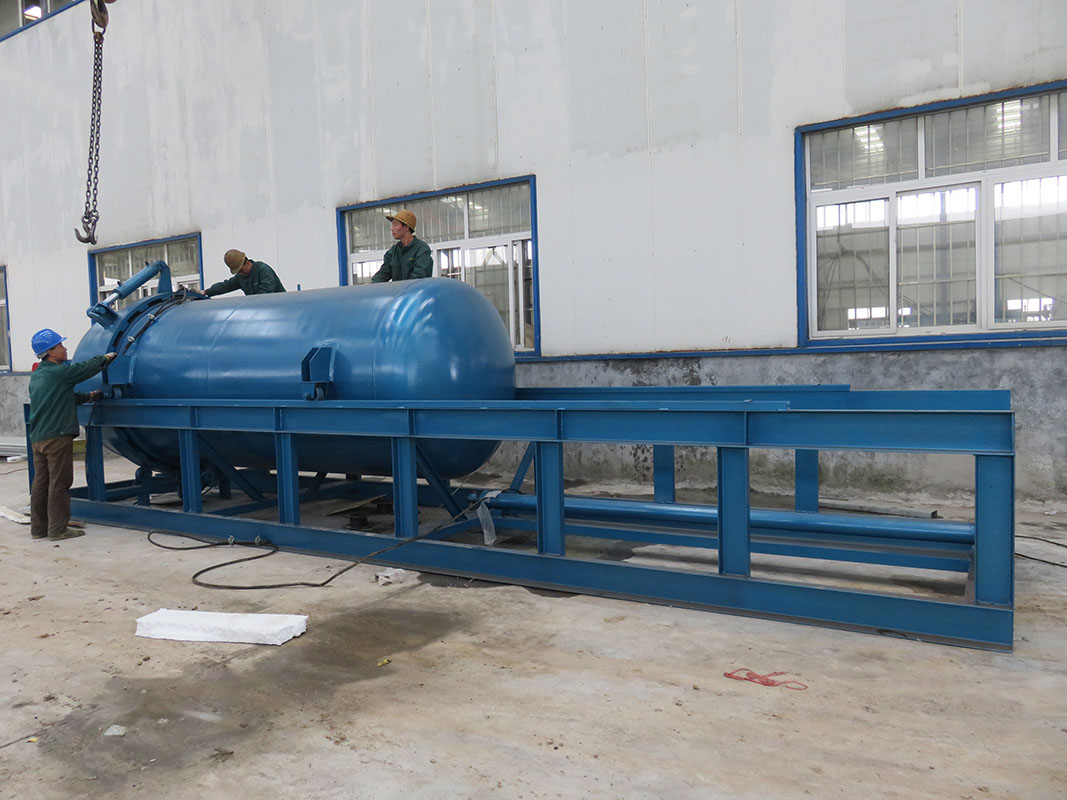

La estructura es diferente: el filtro de presión horizontal está diseñado como un cilindro horizontal, y el filtro de cuchillas vertical está diseñado como un cilindro vertical.
Los métodos de apertura de la cabeza del tanque son diferentes: los filtros de hojas horizontales tienen dos métodos de apertura: apertura hidráulica y apertura manual y los diferentes métodos de apertura dependen del modelo. El filtro de hoja vertical no puede elegir el método de apertura según los diferentes modelos. Sólo tiene la palanca giratoria manual.
El tamaño de la superficie es diferente: el filtro de hojas horizontal debe extraerse en su totalidad para descargar la escoria, por lo que ocupa mucho espacio y superficie, mientras que el filtro prensa vertical ocupa una superficie relativamente pequeña pero tiene una altura vertical mayor.

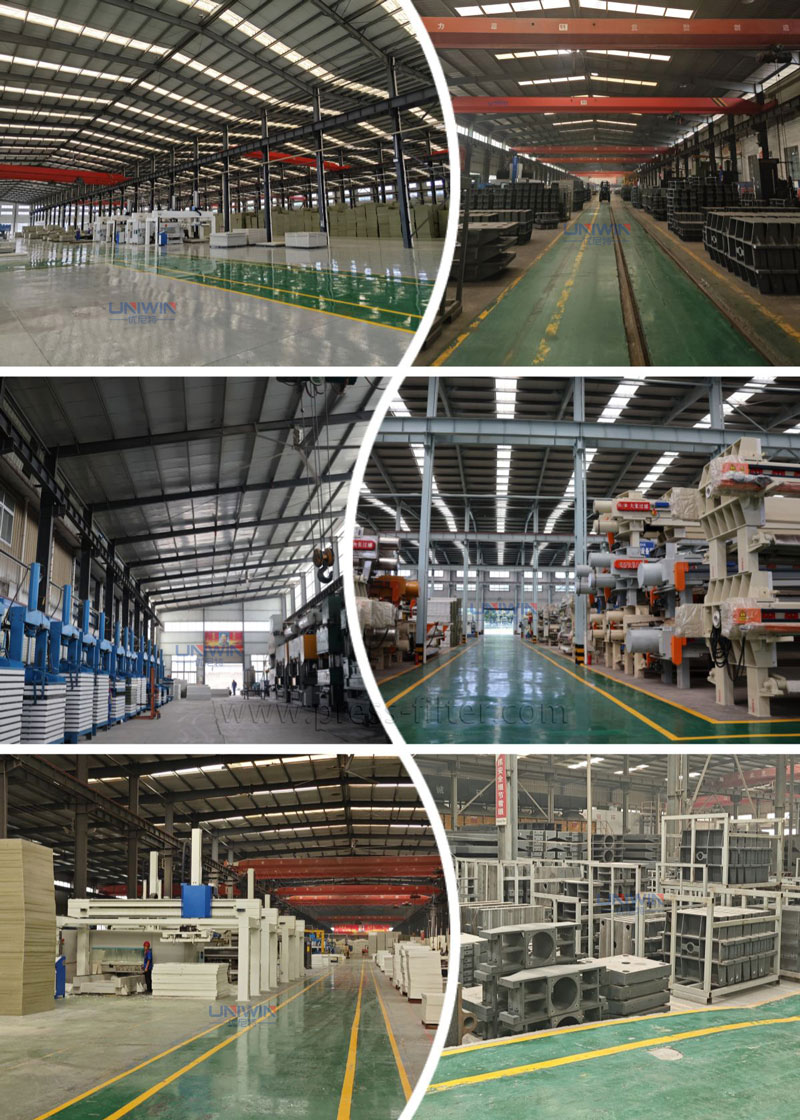

Taller
