Filtro de presión positiva

Filtro de presión positiva

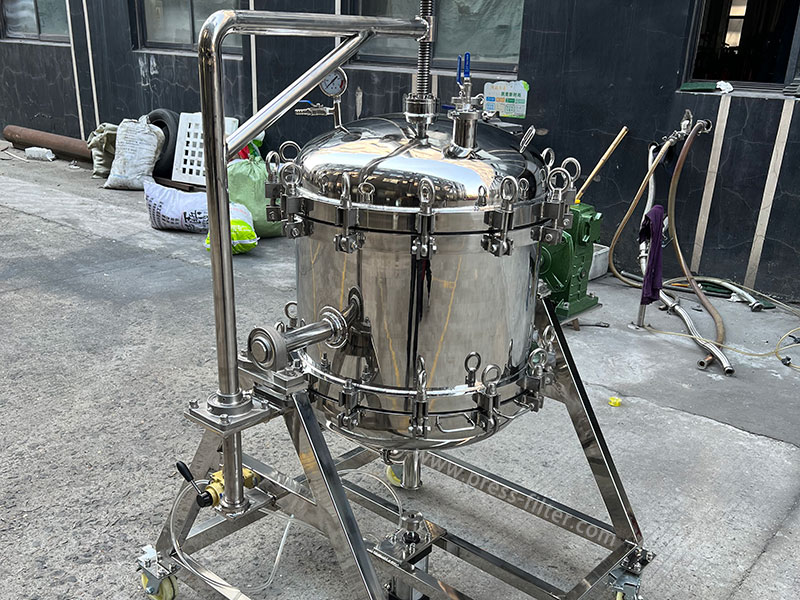

El filtro de presión positiva es un filtro de barril de acero inoxidable, adecuado para la investigación de pequeña capacidad, hospitales, laboratorios y otras unidades para la clarificación y esterilización de diversos líquidos.

Este filtro es especialmente adecuado para diversas membranas microporosas y puede utilizarse con bombas de vacío y compresores de aire para la filtración por aspiración y la filtración a presión, así como con bombas generales. También puede utilizarse como filtro multicapa de placa y marco y para la filtración de líquidos residuales en unidades cerradas de preparación y circulación de líquidos, ahorrando materias primas y logrando la ventaja de la funcionalidad polivalente.

Estructura del filtro de presión positiva

• Construido: El recipiente principal, que contiene el líquido a filtrar.
• Entrada: El puerto de alimentación, que conecta con el proceso aguas arriba o el tanque de alimentación.
• Puerto de escape: Se utiliza para descargar los gases generados o remanentes durante el proceso de filtración.
• Entrada de aire: La entrada de aire a presión positiva se conecta a una fuente de aire comprimido o nitrógeno.
• Sistema de suministro de aire: Incluye una bomba de aire sin aceite, un manómetro de presión positiva y una válvula reguladora de presión, utilizados para aplicar presión al depósito.
• Membrana filtrante + malla de soporte: El propio medio filtrante, normalmente una membrana microporosa o tela filtrante, con una estructura de soporte para evitar su rotura.
• Puerto de drenaje inferior: El líquido claro filtrado drena a través de este puerto hacia los recipientes posteriores o de recogida.
• Estructura de sellado: Garantiza la estanqueidad de todo el sistema bajo presión positiva.
• Soporte + chasis + ruedas: Mejora la estabilidad del equipo y facilita su desplazamiento y manejo.

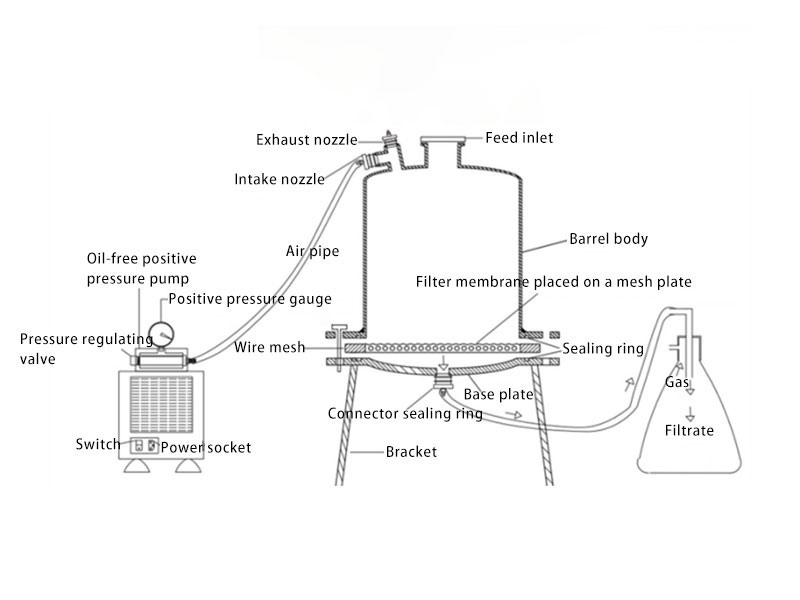

Dibujo del filtro de presión positiva

Proceso de trabajo del filtro de presión positiva

En primer lugar, limpie todos los componentes del filtro. Coloque la membrana microporosa plana en el centro de la placa de malla, alinee el cuerpo del filtro, la placa de malla y el embudo, y fíjelos con abrazaderas. Introduzca el embudo en el matraz del filtro y realice la filtración al vacío a presión reducida utilizando una bomba de vacío.

• Carga del filtrado
  Añada el líquido a filtrar en el depósito a través de la entrada.
• Sellado del depósito
  Cierre y apriete la tapa para garantizar un cierre hermético.
• Aplicación de presión positiva
  Encienda la bomba de aire o conecte gas comprimido, ajustando a la presión establecida. La presión positiva forzará el líquido a través de la membrana del filtro.
• Proceso de filtración
  El líquido, impulsado por la presión, fluye de arriba abajo a través de la membrana filtrante. Los residuos del filtro quedan atrapados en la superficie de la membrana, mientras que el líquido transparente fluye hacia el exterior.
• Recogida del filtrado
  El filtrado fluye a través de un tubo inferior hacia un recipiente de recogida (como un matraz de filtración al vacío), y el gas se descarga a través del orificio de escape.
• Descarga y limpieza
  Después de la filtración, abra el equipo, retire los residuos del filtro, limpie la membrana del filtro y prepárelo para el siguiente uso.

Ventajas de los filtros de presión positiva de acero inoxidable

1. Diseño de sistema de circuito cerrado: Garantiza que no haya fugas ni contaminación, adecuado para filtrar materiales tóxicos o con base de disolventes orgánicos.
2. Accionamiento por presión positiva: En comparación con la filtración tradicional por gravedad o vacío, ofrece una mayor velocidad de procesamiento y una mayor eficiencia.
3. Fácil de desplazar: Equipada con ruedas, permite un despliegue flexible dentro del taller, mejorando la comodidad operativa.
4. Control visual de la presión: Equipado con un manómetro de presión positiva y válvula reguladora para un control preciso de la presión de filtración, evitando daños en la membrana del filtro.
5. Estructura modular: Fácil de mantener, sustituir los medios filtrantes o actualizar a una estructura de filtración multicapa.
6. Larga vida útil: Fabricado en acero inoxidable de alta calidad, resistente a la corrosión y duradero.

Precauciones

Antes de utilizarlo, todas las piezas del filtro deben limpiarse a fondo. Por lo general, puede utilizar jabón para vajilla para limpiarlo, después enjuagarlo repetidamente con agua limpia y, por último, lavarlo con agua destilada antes de utilizarlo.

Al utilizarla, asegúrese de que la membrana filtrante quede plana en el centro de la placa de malla para evitar fugas.

Aplicaciones de los filtros de presión positiva

• Industria farmacéutica: Filtración de carbón activo, licor decolorante y clarificación del licor madre.
• Industria alimentaria y de bebidas: Filtración de jarabes, bebidas alcohólicas y concentrado de salsa de soja.
• Industria química fina: Filtración de productos intermedios y residuos de catalizadores.
• Industria medioambiental: Separación sólido-líquido y tratamiento de residuos líquidos.
