Causas y soluciones para los atascos del desplazador de placas en las prensas de filtro

El desplazador automático de placas es un componente esencial de un filtro prensa para la descarga automática de la torta. En condiciones normales, el desplazador abre las placas de filtración de forma secuencial según un programa preestablecido, lo que hace que la torta de filtración se desprenda automáticamente, mejorando así la eficiencia de la descarga y reduciendo la intervención manual.

Sin embargo, en la práctica, algunos usuarios se enfrentan a problemas tales como el mal funcionamiento del desplazador de placas, atascos, imposibilidad de tirar de las placas, paradas a mitad de camino o que las placas no se desplacen hasta sus posiciones designadas. La identificación y resolución oportunas de las causas pueden reducir el tiempo de inactividad y garantizar un funcionamiento estable del filtro prensa.

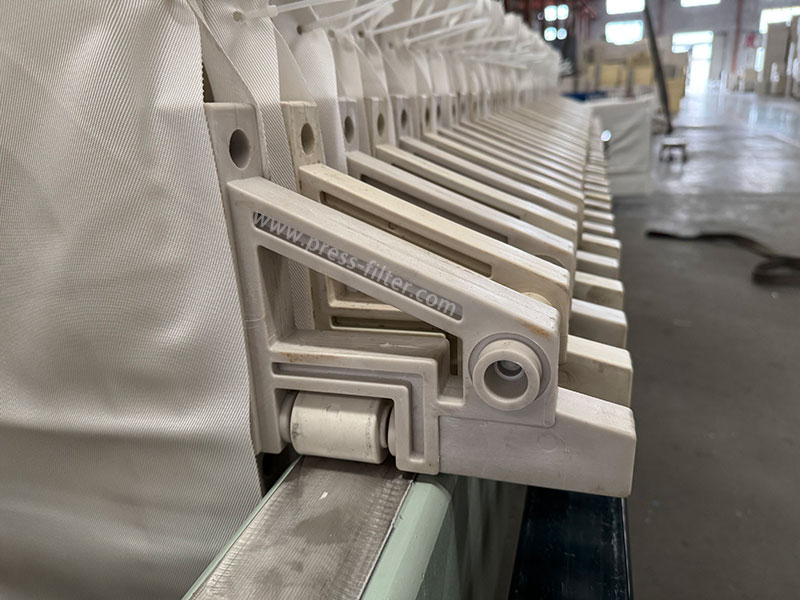

Disposición irregular o deformación de las placas del filtro

Las placas filtrantes son el objetivo directo del sistema automático de extracción de placas. Si las placas filtrantes no están bien colocadas, o si algunas están deformadas o torcidas, el desplazador de placas se topará fácilmente con un obstáculo, lo que provocará un atasco o impedirá su movimiento.

Solución:

En primer lugar, compruebe que las placas filtrantes estén bien alineadas y que las orejetas a ambos lados de las placas estén correctamente colocadas en el carril de la viga principal. Si se observa que alguna placa filtrante está torcida, es necesario enderezarla manualmente antes de volver a poner en marcha el sistema de arrastre de placas. Las placas filtrantes que presenten deformaciones evidentes, grietas o un desgaste severo en las orejetas deben sustituirse de inmediato para evitar que afecten al funcionamiento de todo el mecanismo de arrastre de placas.

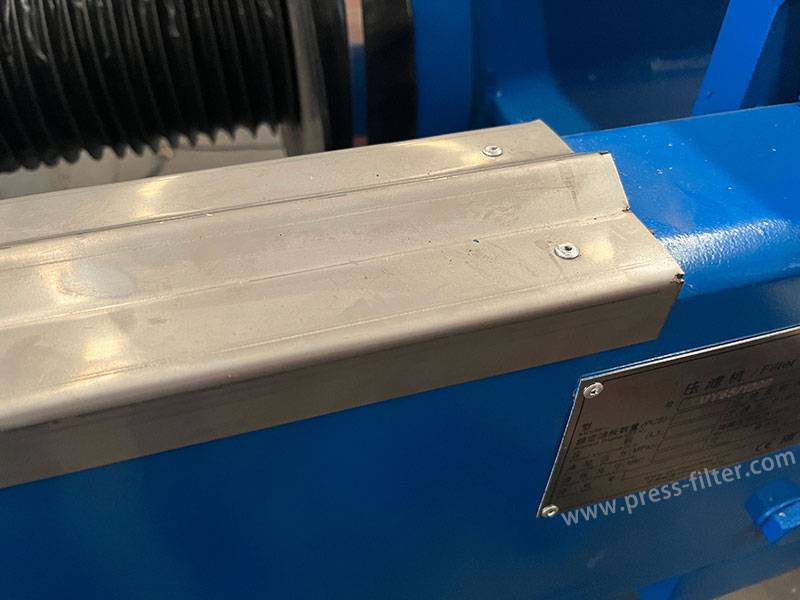

Escombros en la vía de la viga principal

Tras un funcionamiento prolongado, pueden acumularse lodos, residuos del filtro, fragmentos de la torta de filtración u otros residuos en el carril de la viga principal del filtro prensa. Si el carril no está limpio, aumentará la resistencia al desplazamiento del cambiador de placas, lo que provocará un movimiento irregular y, en casos graves, atascos.

Este tipo de problema es habitual al procesar materiales viscosos, residuos mineros, lodos de piedra y lodos municipales.

Solución:

Tras la parada, limpie el carril de la viga principal y la zona de desplazamiento del desplazador de placas, especialmente los puntos de contacto con las orejetas de la placa filtrante. Mantenga la superficie del carril limpia y libre de residuos visibles. En instalaciones propensas a la acumulación de lodos, se recomienda revisar el estado del carril en cada turno y limpiarlo con regularidad para evitar que los pequeños problemas se conviertan en fallas del equipo.

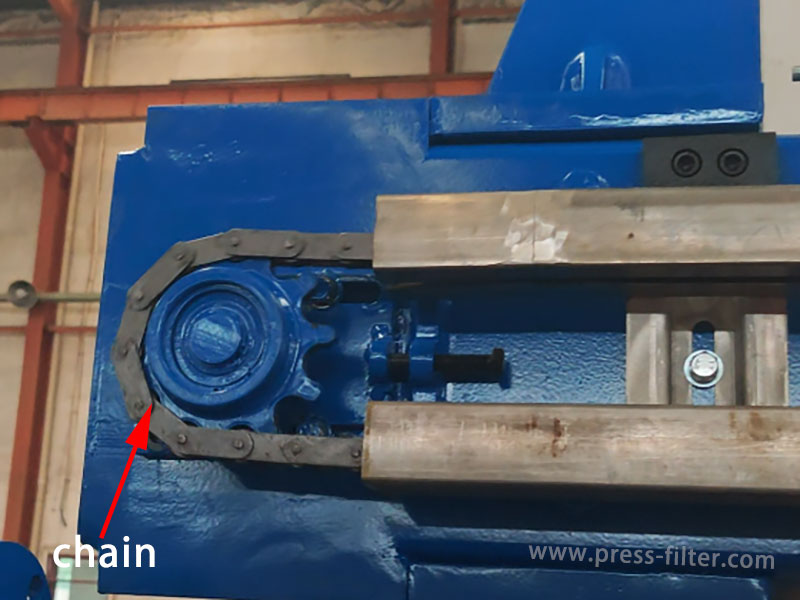

Desgaste de la cadena de tracción y los engranajes

Los sistemas de tracción automática suelen estar compuestos por un motor, un reductor, una cadena, engranajes y un carro de tracción. Si la cadena está floja, los engranajes están desgastados o los cojinetes están dañados, pueden producirse vibraciones, atascos, ruidos anormales o un posicionamiento impreciso durante el proceso de tracción.

Solución:

Comprueba la tensión de la cadena, asegúrate de que los engranajes encajan correctamente y revisa si hay cojinetes dañados o con poco juego. Si la cadena está demasiado floja, ajusta el dispositivo tensor adecuadamente; si los engranajes o la cadena presentan un desgaste considerable, cámbialos de inmediato. Lubrica periódicamente los componentes de la transmisión para reducir el desgaste y mejorar la estabilidad de funcionamiento.

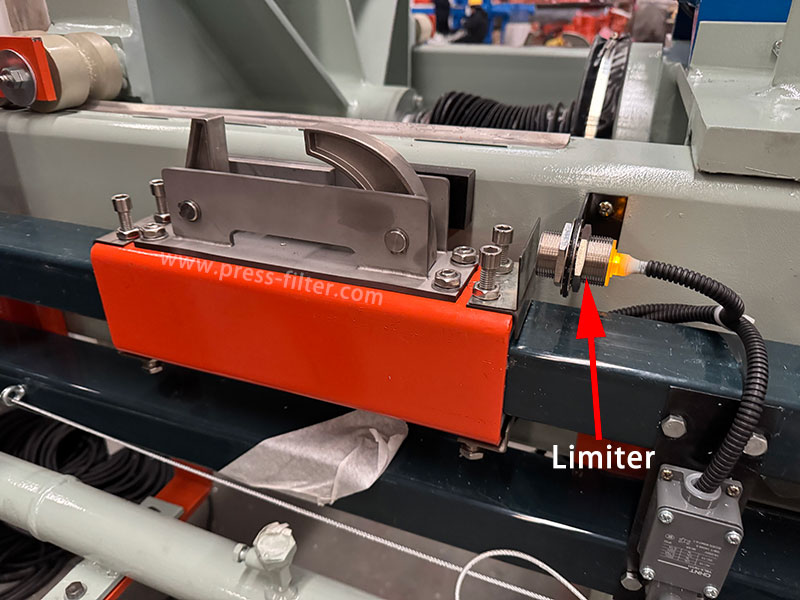

Fallo del interruptor de fin de carrera o del sensor

Los sistemas automáticos de placas de tracción utilizan interruptores de límite, interruptores de proximidad o sensores para determinar la posición del carro. Si la posición del sensor es incorrecta, el cableado está suelto o la señal es inestable, el sistema de control puede interpretar erróneamente la posición, lo que provocaría que la acción de la placa de tracción se detuviera, se repitiera o no pudiera continuar.

Solución:

Compruebe si los interruptores de límite y los sensores están sueltos, si su posición de instalación es correcta y si hay lodo o humedad en la superficie que pueda afectar a la detección. Compruebe si las conexiones del cableado están sueltas, rotas o presentan un mal contacto. Si el sensor está dañado, cámbielo inmediatamente por uno del mismo modelo o por uno compatible.

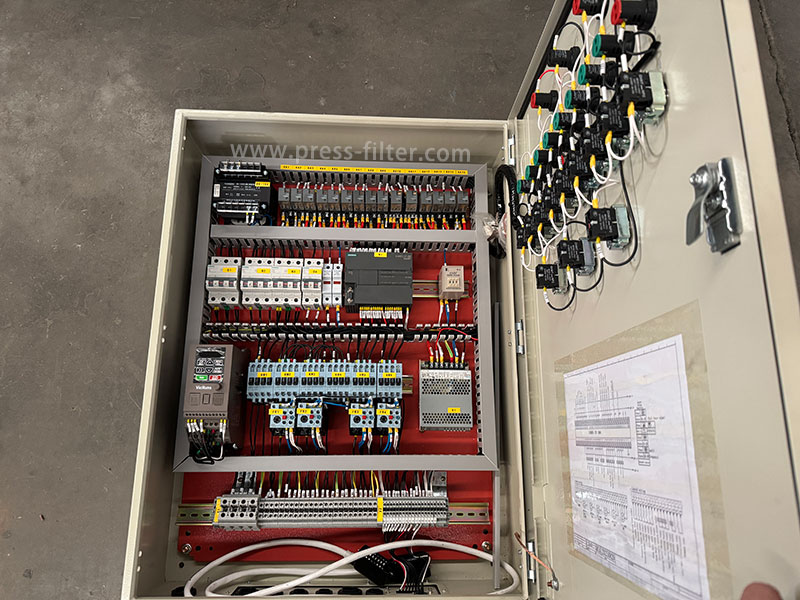

Fallo del motor, la caja de cambios o el sistema de control

Una potencia insuficiente del motor, una falla en la caja de cambios, un mal funcionamiento del contactor o problemas con los componentes internos del gabinete de control también pueden provocar un funcionamiento inestable del sistema automático de extracción de placas.

Solución:

Compruebe si el motor arranca con normalidad, si la tensión es estable y si la caja de cambios tiene fugas de aceite o emite ruidos anormales. Revise los contactores, los relés térmicos, el PLC, el convertidor de frecuencia y el resto de componentes del armario de control para detectar posibles alarmas o daños. Los problemas eléctricos deben ser inspeccionados por un electricista profesional o por técnicos del fabricante del equipo para evitar averías adicionales causadas por un manejo incorrecto.

Mantenimiento rutinario insuficiente

Los sistemas automáticos de extracción de placas implican el funcionamiento coordinado de componentes mecánicos, eléctricos e hidráulicos. Si se descuida el mantenimiento durante un período prolongado, los problemas de atascos irán aumentando gradualmente.

Soluciones:

Comprueba que la pista esté limpia en cada turno.
Lubrique regularmente la cadena, los engranajes y los cojinetes.
Comprueba que las placas del filtro estén bien colocadas.
Comprueba que los interruptores de límite y los sensores estén bien fijados.
Comprueba periódicamente el nivel y la calidad del aceite hidráulico.

Conclusión

Si la máquina de cambio de placas se atasca con frecuencia, se recomienda inspeccionar minuciosamente cada pieza para determinar la causa específica. En función de los distintos materiales y las condiciones del lugar de trabajo, también se pueden realizar ajustes en el tiempo de filtración, el tiempo de prensado, la tela filtrante y el floculante, según cómo se desprenda la torta de filtración.

Un mantenimiento adecuado del cambiador de placas puede mejorar la eficiencia de descarga de la torta en el filtro prensa, reducir las operaciones manuales, prolongar la vida útil del equipo y hacer que todo el sistema de separación sólido-líquido funcione de manera más estable.
