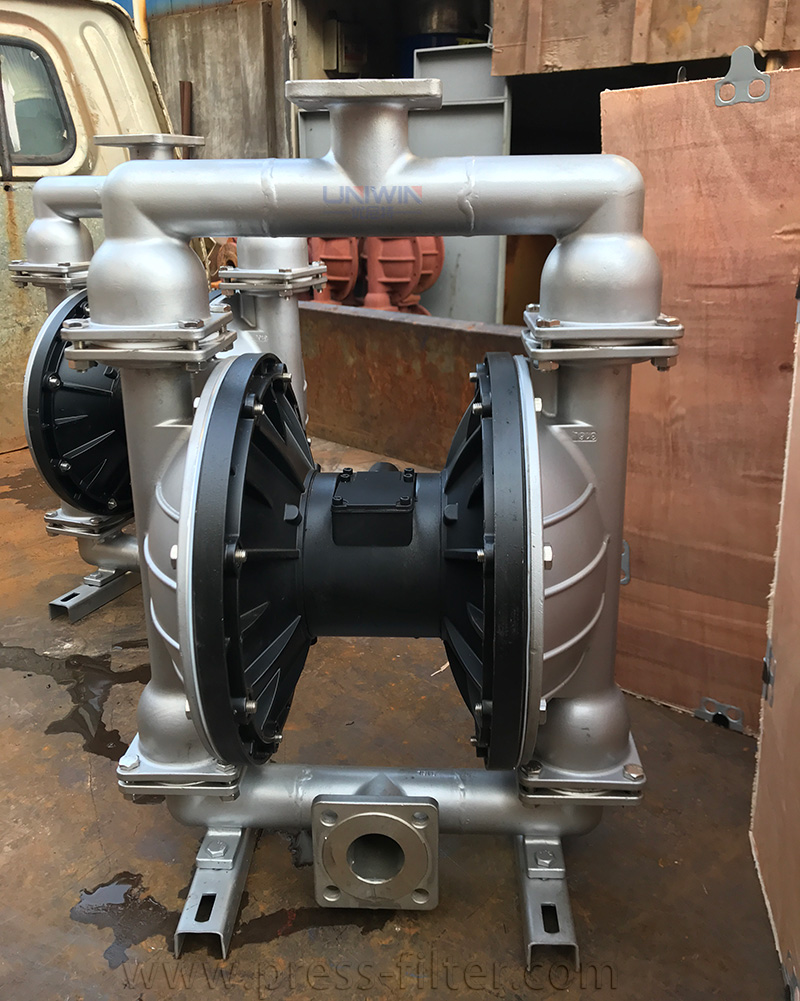

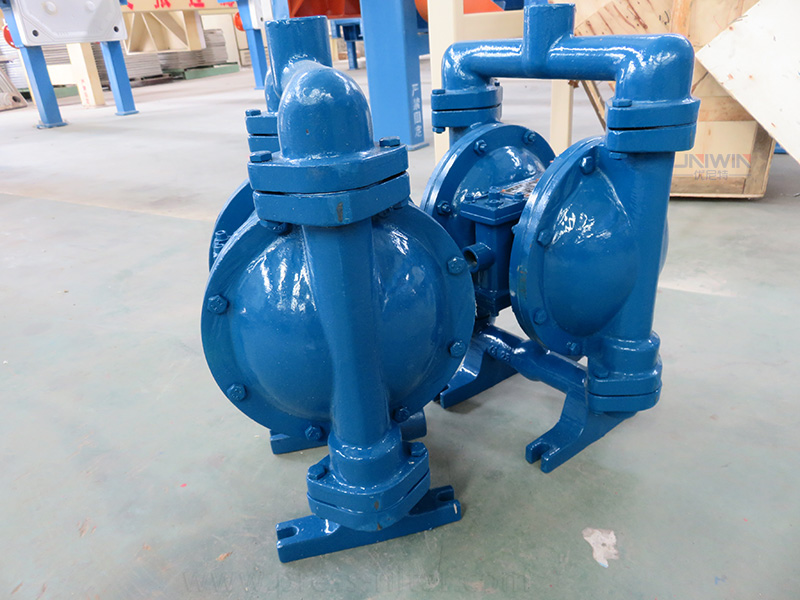

Introducción de la bomba de diafragma para filtro prensa
La bomba neumática de diafragma serie QBY es un nuevo tipo de maquinaria de transporte y un novedoso tipo de bomba en China. Alimentada por aire comprimido procedente de un compresor de aire, esta bomba puede manejar una amplia gama de líquidos, desde corrosivos y cargados de partículas hasta altamente viscosos, volátiles, inflamables y extremadamente tóxicos. Especialmente en el contexto de las operaciones de filtro prensa, donde la separación de sólidos y líquidos es crucial, esta bomba resulta inestimable.

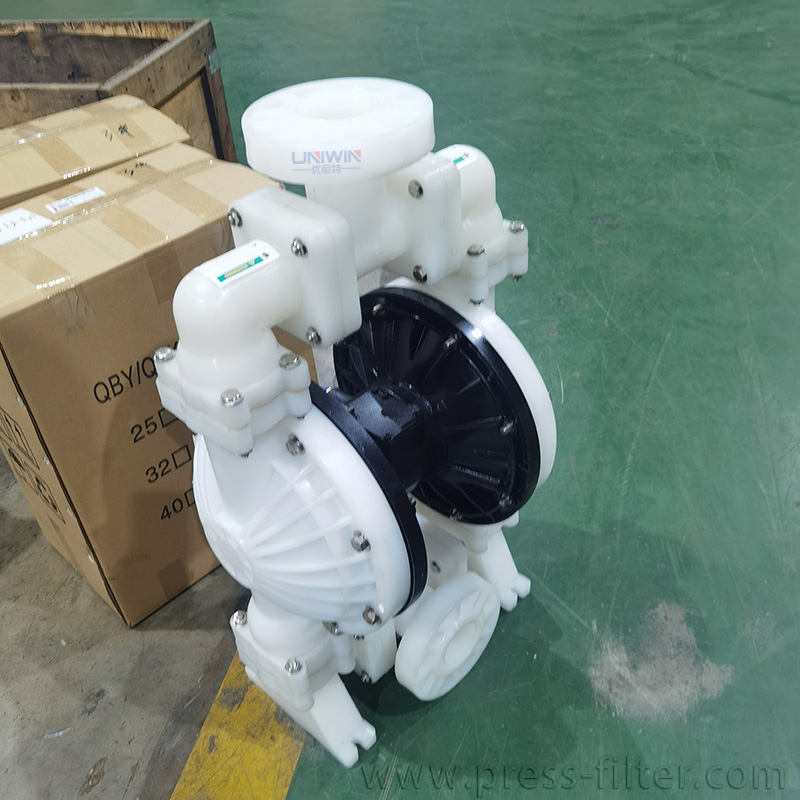

Las bombas neumáticas de diafragma están disponibles en hierro fundido, acero inoxidable, PP y otros materiales, y pueden seleccionarse en función de las distintas necesidades.
Las bombas de diafragma utilizan caucho de nitrilo, caucho de cloropreno, caucho de flúor y politetrafluoroetileno según los distintos medios líquidos, lo que las hace adaptables a diversas aplicaciones de filtro prensa. Para satisfacer las necesidades de distintos usuarios, se pueden adaptar a medida. Desde que la bomba se puso en producción, ha sido adoptada por más de mil unidades nacionales de sistemas de maquinaria petrolera, química, electrónica, cerámica, textil, de pintura y farmacéutica. Se instala en ocasiones especiales y se utiliza para bombear diversos medios que las bombas convencionales no pueden manejar. Como resultado, se está convirtiendo en el producto ideal para sustituir a la bomba de engranajes en los sistemas de filtro prensa, logrando resultados satisfactorios.
Parámetros de producción
| Modelo | Caudal(m 3 /h) | Elevación (m) | Presión de salida(kgf/cm 2) | altura de aspiración (m) | Diámetro admisible de las partículas (mm) | Presión de suministro de aire (kbf/cm 2) | Consumo de aire (m 3 /min) |
|---|---|---|---|---|---|---|---|
| QBY-10 | 0～0.8 | 0～50 | 5 | 5 | 1 | 7 | 0.3 |
| QBY-15 | 0～1 | 0～50 | 5 | 5 | 1 | 7 | 0.3 |
| QBY-25 | 0～2.4 | 0～50 | 5 | 7 | 2.5 | 7 | 0.6 |
| QBY-40 | 0～8 | 0～50 | 5 | 7 | 4.5 | 7 | 0.6 |
| QBY-50 | 0～12 | 0～50 | 5 | 7 | 8 | 7 | 0.9 |
| QBY-65 | 0～16 | 0～50 | 5 | 7 | 8 | 7 | 0.9 |
| QBY-80 | 0～24 | 0～50 | 5 | 7 | 10 | 7 | 1.5 |
| QBY-100 | 0～30 | 0～50 | 5 | 7 | 10 | 7 | 1.5 |

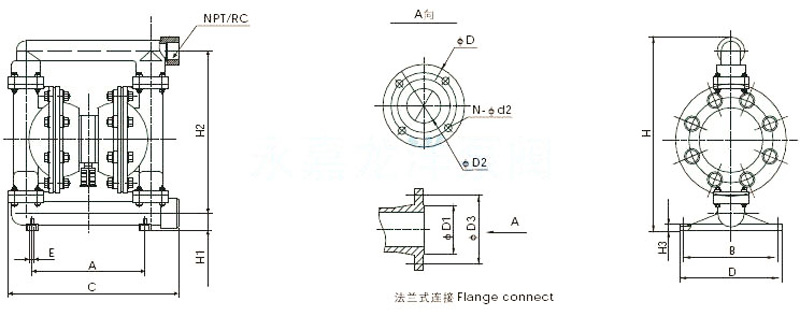

Tabla de tallas de instalación
| Modelo | A | B | C | D | H | H1 | H2 | Diámetro exterior de la entrada de aire | Peso（kg） |
|---|---|---|---|---|---|---|---|---|---|
| QBY-10 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
| QBY-15 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
| QBY-25 | 220 | 170 | 365 | 200 | 480 | 45 | 460 | 10 | 20 |
| QBY-40 | 220 | 170 | 365 | 250 | 480 | 45 | 460 | 10 | 24 |
| QBY-50 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 50 |
| QBY-65 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 56 |
| QBY-80 | 360 | 240 | 600 | 450 | 900 | 105 | 860 | 16 | 70 |
| QBY-100 | 360 | 240 | 600 | 450 | 930 | 105 | 860 | 16 | 78 |
Características principales de la bomba de diafragma
1. El sistema elimina la necesidad de riego y desvío de agua, con una altura de aspiración de hasta 7 m, una altura que alcanza los 50 m y una presión de salida de ≥6 kgf/cm2.
2. Ofrece un amplio caudal y una impresionante capacidad de paso, admitiendo partículas de hasta 10 mm de diámetro. La bomba experimenta un desgaste mínimo incluso al manipular lodo e impurezas.
3. Ajustando la apertura de la válvula de aire, tanto la elevación como el caudal pueden modificarse sin problemas.
4. Sin componentes giratorios ni cierre del eje, el diafragma aísla completamente el medio transportado de las piezas móviles y de trabajo de la bomba, garantizando cero fugas.
5. El sistema funciona sin electricidad, lo que lo hace seguro y fiable en zonas propensas a incendios o explosiones.
6. Está diseñado para funcionar incluso sumergido en el medio.
7. La bomba es fácil de usar, funciona con fiabilidad e incorpora mecanismos de autoprotección.
8. Su diseño es sencillo, con un mínimo de componentes propensos al desgaste, lo que facilita su mantenimiento.
Directrices de uso de bombas de diafragma para filtros prensa:
1. La bomba neumática de diafragma de aleación de aluminio QBY tiene una vibración mínima, por lo que normalmente no es necesaria la instalación de pernos de pie.
2. Los contaminantes en el aire comprimido pueden dificultar el arranque de la bomba. Considere la posibilidad de instalar un triplex neumático para evitarlo.
3. Para medios propensos a la congelación, coloque una válvula en la entrada de la bomba. Cierre esta válvula antes de parar la bomba y, a continuación, haga funcionar la bomba durante varios minutos para eliminar el medio. Esto garantiza un funcionamiento sin problemas durante la siguiente puesta en marcha.
4. Cuando cambie el diafragma, asegúrese de que la biela de la muñeca y el manguito conductor están limpios. Evite dañar el anillo de sellado de PTFE blanco. 5. Vuelva a instalarlo tal como estaba configurado originalmente para su uso continuado.
Aplicaciones industriales:
Industria química: Manipula ácidos, álcalis, disolventes y sólidos en suspensión.
Productos petroquímicos: Adecuado para petróleo crudo, petróleo pesado, lubricantes, lodos, fangos, etc.
Pinturas y revestimientos: Procesa resinas, disolventes, pigmentos y pinturas.
Cerámica: Gestiona lodos, mezclas de porcelana, cal y arcilla.
Minería: Eficaz para lodos de carbón, magma, lodo, mortero y aceites lubricantes.
Tratamiento del agua: Se ocupa de las aguas residuales, diversos productos químicos y aguas residuales.
Producción de bebidas: Ideal para levaduras, jarabes, concentrados, vinos y zumos.
Productos farmacéuticos: Compatible con diversos líquidos farmacéuticos, incluidos disolventes, ácidos, álcalis y plasma.
Textiles: Procesos químicos de tintura, resinas y adhesivos.

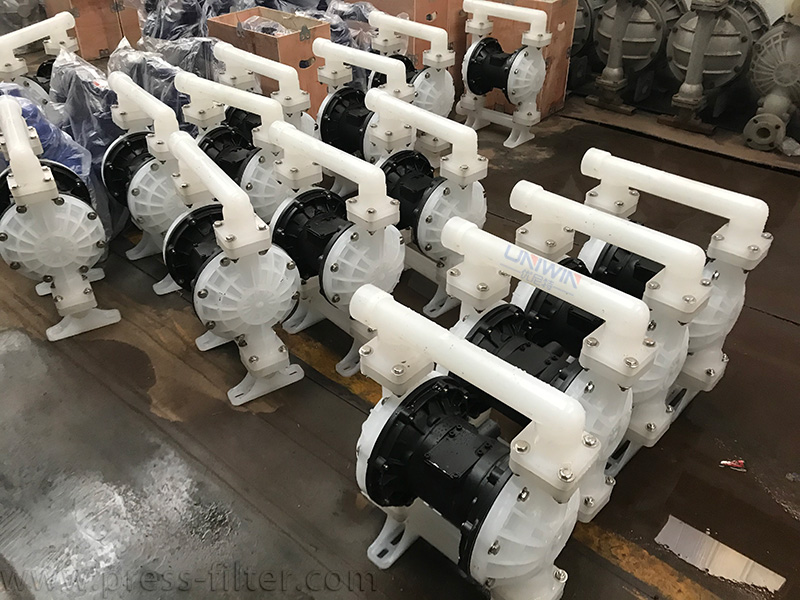

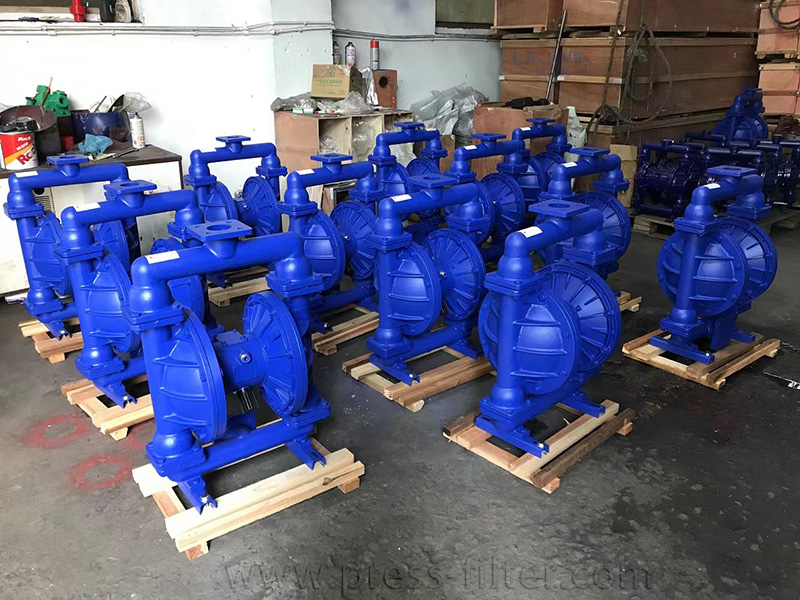

Taller de productos acabados
