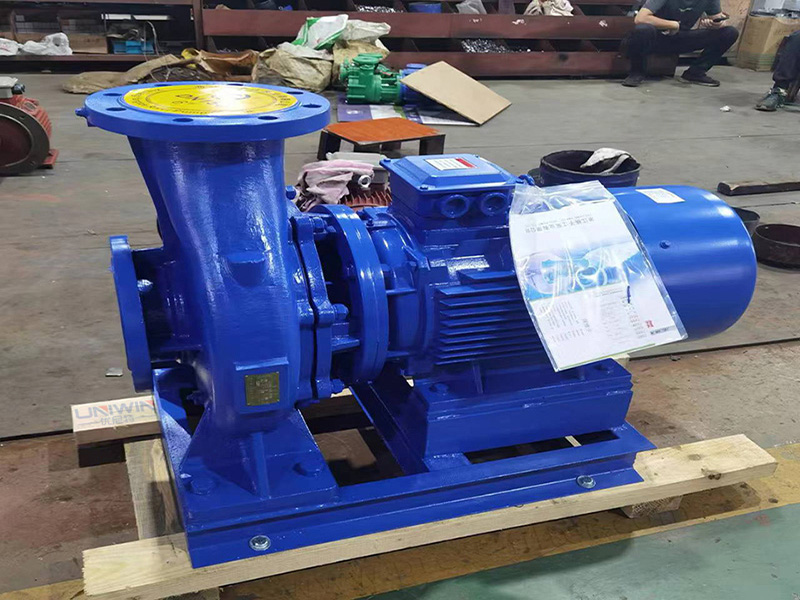

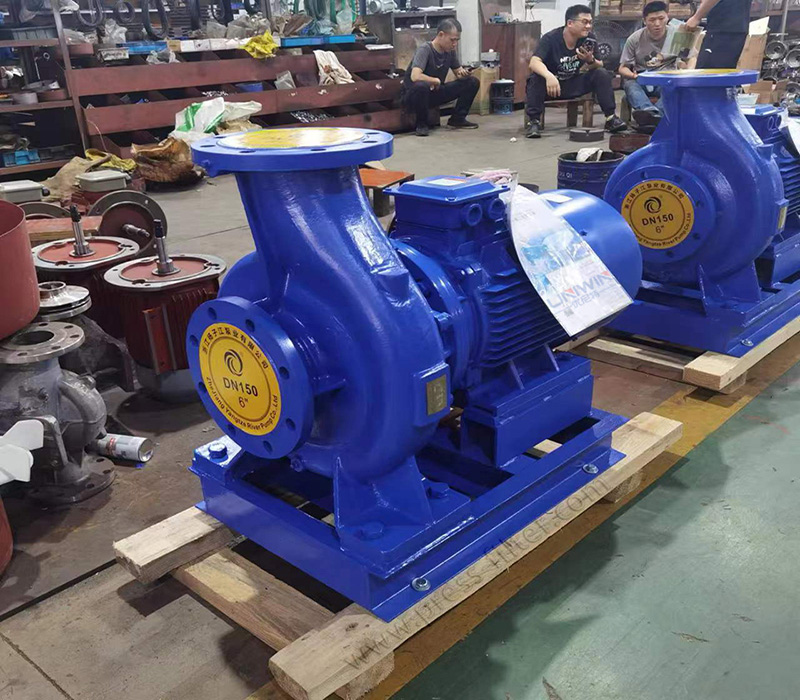

Introducción de la bomba centrífuga horizontal para filtro prensa
La bomba centrífuga horizontal tipo ISW, a menudo utilizada en aplicaciones de filtro prensa, está fabricada a partir de la fusión estructural única de la bomba centrífuga tipo IS y la bomba vertical. Esta bomba es un producto altamente eficiente y ahorrador de energía, cuidadosamente elaborado de acuerdo con la norma internacional ISO2858 y la norma nacional revisada para bombas centrífugas de tubería, JB/T53058-93.
Aprovechando los avanzados modelos hidráulicos nacionales, la bomba se somete a un proceso de optimización y diseño. Al mismo tiempo, en función de las distintas temperaturas y medios de funcionamiento, se han desarrollado derivados del tipo ISW, como bombas de agua caliente, bombas de alta temperatura, bombas químicas y bombas de aceite. Actualmente están reconocidas como productos estándar nacionales.

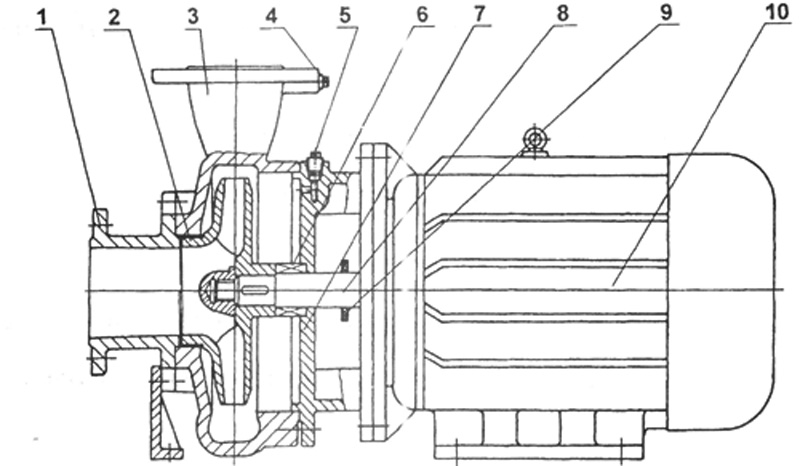

Diagrama de estructura de la bomba centrífuga horizontal tipo ISW
1. Cámara de inhalación
2. Rodete
3. Cuerpo de la bomba
4. Retire el tapón de presión
5. Tapón de purga
6. Cierre mecánico
7. Tapa de la bomba
8. Eje de la bomba
9. Anillo de retención de agua
10. Motor serie Y
Modelo de bomba centrífuga horizontal Significado
Por ejemplo: ISW100-160(I)AB
Bomba centrífuga horizontal ISW
100-Diámetro nominal de entrada y salida de la bomba (mm)
Diámetro nominal del impulsor 160 (mm)
Clasificación I-traffic
Rodete AB después del primer y segundo corte
Parámetros de la bomba centrífuga de filtro prensa
| Modelo | Calibre (mm) | Caudal (m3/h) | Caudal (L/S) | Elevación (m) | Eficacia(%) | Velocidad(r/min) | Potencia del motor (KW) | NPSH(r) requerido |
|---|---|---|---|---|---|---|---|---|
| 15-80 | 15 | 1.1 | 0.3 | 8.5 | 26 | 2800 | 0.18 | 2.3 |
| 20-110 | 20 | 1.8 | 0.5 | 16 | 25 | 2800 | 0.37 | 2.3 |
| 20-160 | 20 | 1.8 | 0.5 | 33 | 19 | 2900 | 0.75 | 2.3 |
| 25-125 | 25 | 2.8 | 0.78 | 20.6 | 28 | 2900 | 0.75 | 2.3 |
| 32-125 | 32 | 3.5 | 0.97 | 22 | 40 | 2900 | 0.75 | 2.3 |
| 40-100 | 40 | 4.4 | 1.22 | 13.2 | 48 | 2900 | 0.55 | 2.3 |
| 50-100 | 50 | 8.8 | 2.44 | 13.6 | 55 | 2900 | 1.1 | 2.3 |
| 65-100 | 65 | 17.5 | 4.86 | 13.7 | 67 | 2900 | 1.5 | 2.5 |
| 80-100 | 80 | 35 | 9.72 | 13.8 | 67 | 2900 | 3 | 3 |
| 100-100 | 100 | 70 | 19.4 | 13.6 | 66 | 2900 | 5.5 | 4.5 |
| 125-100 | 125 | 96 | 26.7 | 13 | 82 | 2900 | 11 | 4 |
| 150-125 | 150 | 96 | 26.7 | 22.6 | 66 | 2900 | 11 | 4 |
Consúltenos para más modelos
Aplicaciones de la bomba centrífuga horizontal tipo ISW
1. La bomba centrífuga de tubería tipo ISW está diseñada para transportar agua limpia y otros fluidos que comparten características físicas y químicas similares con el agua limpia. Es ideal para el suministro y drenaje de agua industrial y urbana, presurización de agua de edificios altos, riego de jardines, presurización de sistemas contra incendios e integración de equipos. La temperatura máxima de funcionamiento es T: ≤80℃.
2. La bomba de tipo ISWR (WRG), diseñada para la circulación de agua caliente (a alta temperatura), se utiliza ampliamente en sectores como la energía, la metalurgia, la química, el textil, la producción de papel y la hostelería. Facilita la circulación presurizada de agua caliente a alta temperatura en calderas y sistemas de calefacción urbana. El ISWR tiene una temperatura máxima de funcionamiento de T: ≤120℃, mientras que el WRG puede funcionar hasta T: ≤240℃.
3. La bomba química horizontal ISWH está diseñada para transportar líquidos corrosivos sin partículas sólidas y con una viscosidad similar a la del agua. Es apta para industrias como la petrolera, química, metalúrgica, energética, papelera, alimentaria, farmacéutica y de fibras sintéticas. Su rango de temperatura de funcionamiento es T: -20℃ a 120℃.
4. La bomba de aceite horizontal ISWB está especializada en el transporte de productos petrolíferos como gasolina, gasóleo y queroseno. Funciona en un rango de temperatura de T: -20℃ a 120℃.

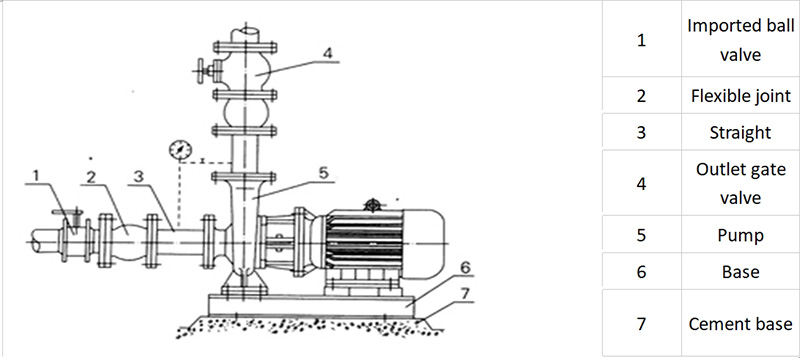

Instalación de bombas centrífugas horizontales
1. Antes de la instalación, inspeccione minuciosamente el cuerpo de la bomba en busca de objetos duros para evitar posibles daños al impulsor y al cuerpo de la bomba durante su uso.
2. Durante la instalación, absténgase de añadir cualquier volumen de gestión de tuberías a la bomba, ya que esto podría distorsionar la bomba y obstaculizar su funcionamiento normal.
3. Asegure firmemente los pernos de anclaje para evitar cualquier perturbación inducida por vibraciones en el rendimiento de la bomba al arrancar.
4. Coloque válvulas reguladoras en las tuberías de entrada y salida de la bomba. Además, coloque un manómetro cerca de la salida de la bomba para asegurarse de que la bomba funciona dentro de sus parámetros de trabajo especificados y mantiene su correcto funcionamiento.
5. Si hay una válvula de retención en la tubería de descarga, debe colocarse más allá de la válvula de compuerta.
